可選失調電壓調整和控制線路濾波電路(VCA610)
出處：kebi216 發布于：2007-10-04 00:00:00 | 1797 次閱讀

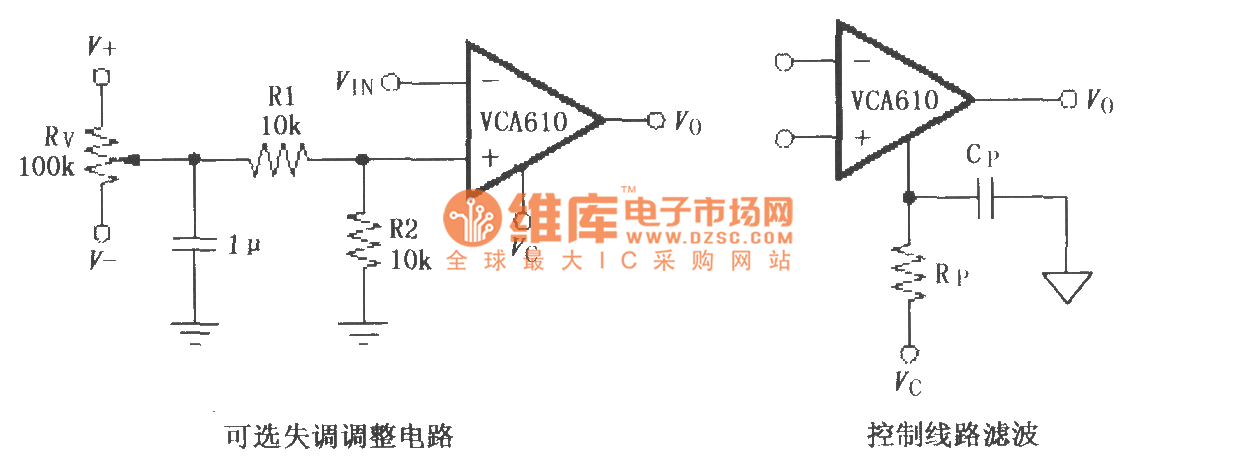

如圖所示為VCA610的失調電壓調整和控制線路濾波電路，可對失調電壓進行調整，利用電位器直接取出一個直流電壓加到VCA610的同相輸入端，以抵消失調電壓。調整步驟：在輸出端接一個電壓表，將VCA610增益設置為，再將VIN端接地，調節電位器RV使電壓表指示為零。對于VCA610失調電壓調整電路產生的噪聲，可采用兩個措施加以抑制：一個是用電阻R1與R2分壓，對噪聲進行衰減；二是在電位器滑動中心輸出端并聯一個1μF的電容器，對噪聲進行濾波?？刂凭€路濾波電路是在增益控制端(VC)加上由RP、CP組成濾波，f-3db=1/2πRPCP。
