電路工作原理

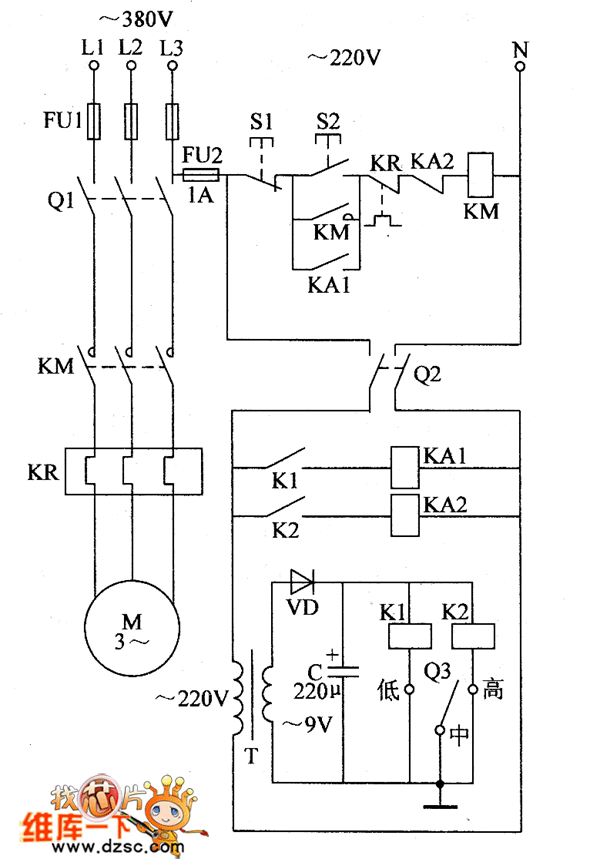

　　該農用無塔增壓式供水器電路由電源電路和壓力檢測控制電路組成，如圖1 所示。

　　圖1 農用無塔增壓式供水器電路（四）

　　電源電路由熔斷器FU2、刀開關Q2、電源變壓器T、整流二極管VD和濾波電容器C組成。

　　壓力檢測控制電路由電接點壓力計Q3、繼電器K1、迤、中間繼電器KA1、KA2、交流接觸器KM、熱繼電器ER、控制按鈕S1、S2和刀開關Q1等組成。

　　接通刀開關Q1和Q2，L3端與N端之間的交流220V電壓經T降壓、VD整流及C濾波后產生9V直流電壓，供給K1和K2。

　　剛通電抽水時，水罐內壓力較小，電接點壓力計的動觸點（中）與設定的壓力下限觸點（低）接通，使K1通電吸合，K1的常開觸點接通，使KA1通電吸合，KA1的常開觸點接通，又使KM通電吸合，KM的常開觸點接通，潛水泵電動機M通電工作，向水罐內抽水。

　　隨著水罐內水位的不斷上升，水罐內的壓力也不斷增大，Q3的動觸點與壓力下限觸點斷開，K1和KA1釋放，但由于KM的常開觸點接通后使KM自鎖，此時M仍通電工作。

　　當Q3的動觸點與設定的壓力上限觸點（高）接通時，K2和KA2相繼吸合，KA2的常閉觸點斷開，使KM釋放，M斷電而停止抽水。

　　隨著用戶不斷用水，使水罐內水位和壓力下降時，Q3的動觸點與壓力上限觸點斷開，K2和KA2釋放，但由于KA1的常開觸點處于斷開狀態，KM仍不能吸合，M仍處于斷電狀態。當水罐內水位和壓力繼續下降，使Q3的動觸點與壓力下限觸點接通時，K1、KA1和KM相繼吸合，M又通電起動，向水罐內抽水。

　　以上工作過程周而復始地進行，即可實現不間斷自動供水。

　　將02斷開時，電源電路停止工作，供水系統由自動控制變?yōu)槭謩?dòng)控制，即按一下起動按鈕S2，水泵電動機M即通電工作。若要停止抽水時，按一下停止按鈕S1即可。

　　元器件選擇

　　C選用耐壓值為16V的鋁電解電容器。

　　VD選用1 N400 1或1 N4007型硅整流二極管。

　　T選用SW、二次電壓為9V的電源變壓器。

　　Q1、FU1、KM和ER應根據水泵電動機的功率來合理選用。

　　Q2選用220V、10A的刀開關；Q3選用JX-150或JXC150型電接點壓力計（其量程應根據水罐的壓力來選擇）。

　　K1和K2均選用JRX-13F型9V直流繼電器。

　　KA1和KA2可選用JZ7-44型交流220V中間繼電器。

　　S1選用動斷按鈕；S2選用動合按鈕。
