電子報警電路

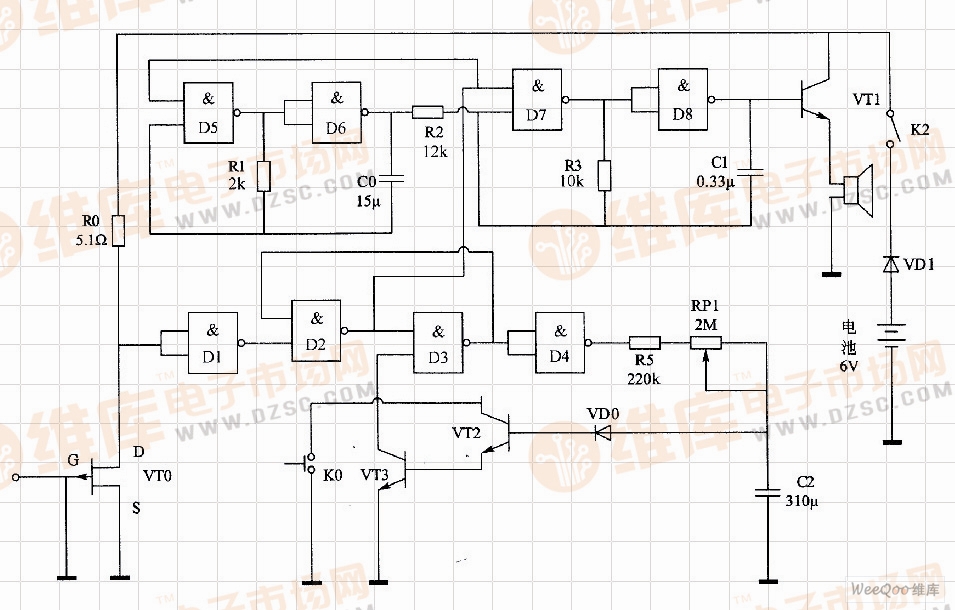

　　如圖所示是由四2輸入端與非門CD4011、場效應管和晶體三極管等構成的電子報警電路。當報警電路被觸動時，就會發出報警信號。
　　在圖電路中， D2和D3組成R-S觸發器，D5、D6、電阻R1及電容C0構成超低頻振蕩器，D7、D8、R3和C1音頻振蕩器，可變電阻可以改變充電點流的大小，從而改變報警時間。
　　當場效應管VT0的柵極被人體碰觸后，它的源極和漏極之間的電流急劇減小，流過電阻R0的電流也隨著減小，此時，Dl的輸出端由高電平跳轉為低電平，觸發器被觸發，超低頻振蕩器起振，揚聲器發出警報聲。同時，D4輸出端變?yōu)楦唠娖綘顟B(tài)，電容C2通過R5荷RP1充電。充電2.1V時，二極管VD0、復合管VT2和VT3都導通，于是， R－S觸發器又被觸發，導致兩個振蕩器停振，警報聲消失。
