光電耦合器測試電路
出處：stycx 發(fā)布于：2007-12-19 00:00:00 | 8872 次閱讀

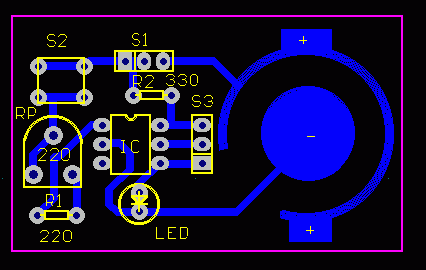

光電耦合器運用廣泛，筆者依據光電耦合器特性，設計一個方便的測試光電耦合器電路，該電路簡單、準確，使用方便。 電路原理  本印刷板適合用于TLP621、TLP521、TLP321、TLP124、TLP121、PC817、PC713、PC617、ON3111、ON3131以及TLP332、TLP532、TLP632、TLP634、TLP732、CNX82A、FX0012CE，在使用4個腳的光電耦合器器時把S3的1、2腳短路；在使用6個腳的光電耦合器時請把S3的2、3腳短路。(改編自《電子報》、內蒙、王靜東) |
