TPS92310大功率LED驅動器典型應用電路
出處:木頭東瓜 發布于:2012-04-01 11:30:08 | 9239 次閱讀
TI 公司的TPS92310是離線初級側檢測帶PFC的控制器,設計用來照明的大功率LED驅動器,采用恒定的導通時間和準諧振開關技術,具有高的功率系數,良好的EMI行能和高的系統效率。主要用在A19 (E26/27,E14),PAR30/38和GU10型LED燈與固態照明。本文介紹了TPS92310主要特性,方框圖,典型應用電路圖,隔離和非隔離拓?fù)涞碾娐穲D,以及TPS92310 EVM-8W評估模塊主要特性,電路圖,材料清單和模塊PCB元件布局圖。
圖1.TPS92310方框圖

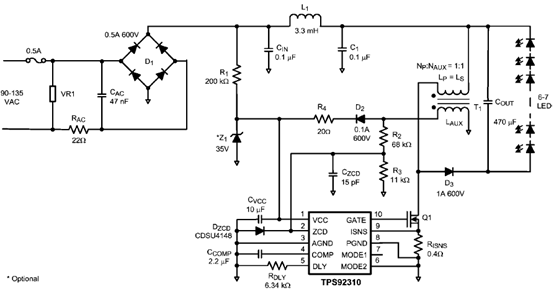

圖2.TPS92310典型應用電路圖
圖3.TPS92310隔離拓?fù)潆娐穲D
圖4.TPS92310非隔離拓?fù)潆娐穲D
