微波語言防盜報警器

出處：sillboy 發布于：2007-12-29 00:00:00 | 1447 次閱讀

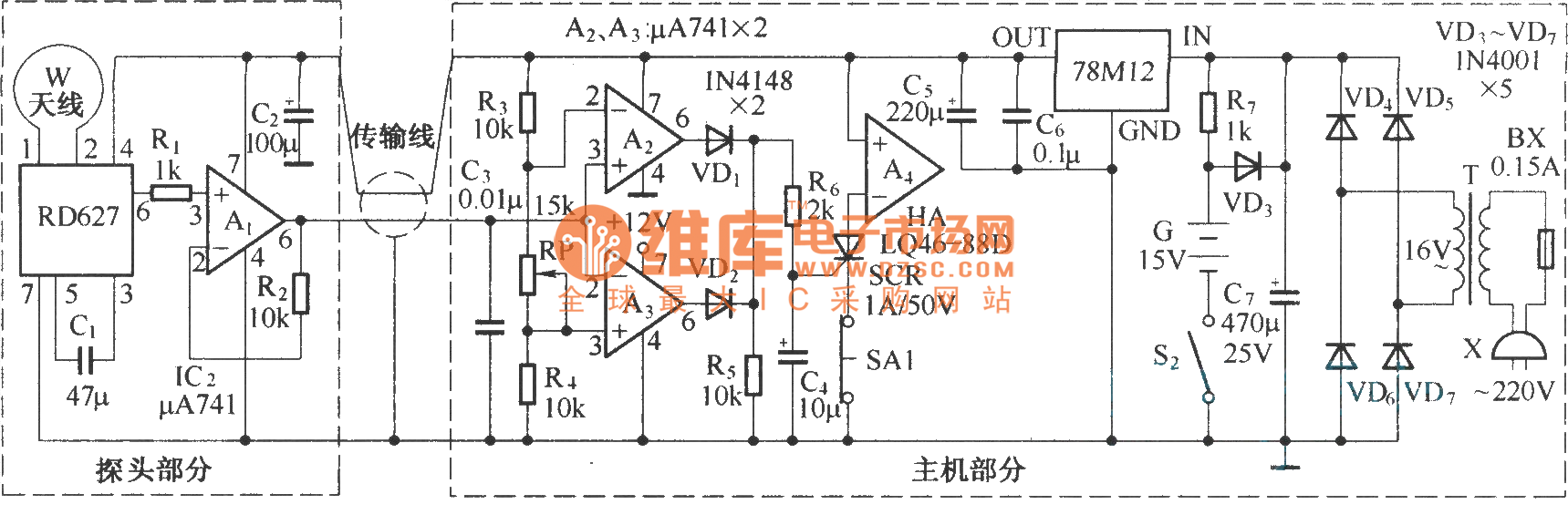

微波語言防盜報警器適合在家庭、商店、倉庫、果園等場所使用。只要有人進入報警器的警戒范圍，它便會發出“抓賊呀”的聲音。為防止報警器被人為破壞，在電路中設有斷線報警和交直流電源自動轉換功能。其電路原理如圖所示。報警器由探頭和主機兩部分組成。探頭由微波傳感模塊RD627和運放A1組成，RD627的輸出信號經運放A1放大后通過雙芯屏蔽電纜與主機相連。主機電路中由運放A2、A3組成的比較器對探頭送來的信號進行鑒別; LQ46-88D是語言報警專用揚聲器，其外部只有電源引腳，接通電源后即可發出“抓賊呀”的聲音。
