采用負反饋式的寬帶放大電路

出處:21IC 發布于:2014-09-05 16:21:57 | 1669 次閱讀

  采用負反饋式的寬帶放大電路

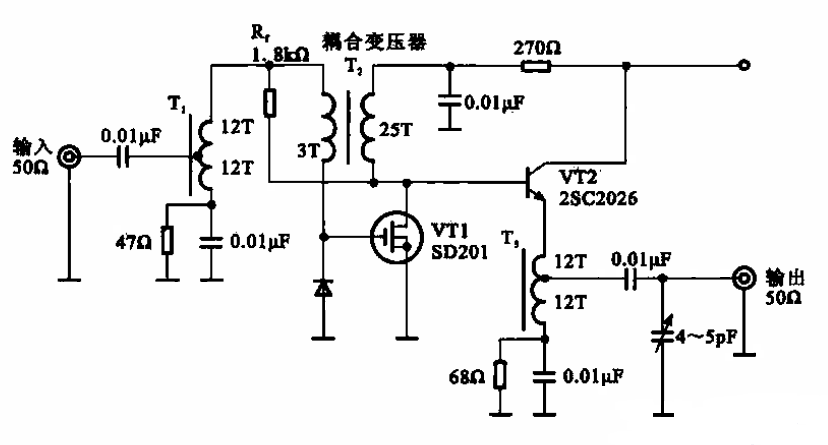

  上圖所示為一種采用負反饋方式的寬帶放大電路,該電路放大器均采用變壓器耦合方式,放大部分采用場效應晶體管和晶體三極管相結合的方式。

  電路中,輸入信號經耦合電容器加到變壓器Ti繞組的中心抽頭,再經變壓器T2的初級繞組加到場效應晶體管的柵極上,這種方式具有阻抗轉換的功能,將50 n輸入阻抗提高到200 n,變壓器Tz的次級繞組又是VT1的滿極負載,放大器的增益取決于T2的次級繞組(25/3=8,33)。VT2是射極輸出放大器方式,通過線圈抽頭的選擇可得到5011的輸出阻抗。
