Packaged in 8-pin plastic DIP

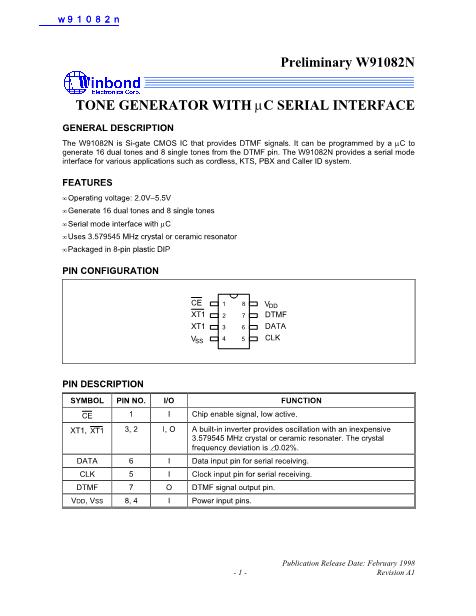

PIN CONFIGURATION
CE
XT1
XT1
V
SS
1
2
3
4
8
7
6
5
V
DD
DTMF
DATA
CLK
PIN DESCRIPTION
SYMBOL
CE
PIN NO.
1
3, 2
I/O
I
I, O
FUNCTION
Chip enable signal, low active.
A built-in inverter provides oscillation with an inexpensive
3.579545 MHz crystal or ceramic resonater. The crystal
frequency deviation is
鹵0.02%.
Data input pin for serial receiving.
Clock input pin for serial receiving.
DTMF signal output pin.
Power input pins.
XT1,
XT1
DATA
CLK
DTMF
V
DD
, V
SS
6
5
7
8, 4
I
I
O
I
-1-
Publication Release Date: February 1998
Revision A1
