鍋爐電子除垢器

出處：conwh 發(fā)布于：2008-09-15 00:00:00 | 1974 次閱讀

　　本例介紹的鍋爐電子除垢器，是通過對水進行高頻電場處理，改變水中礦物質的物理性
能，從而達到除垢和防垢的目的。
　　電路工作原埋

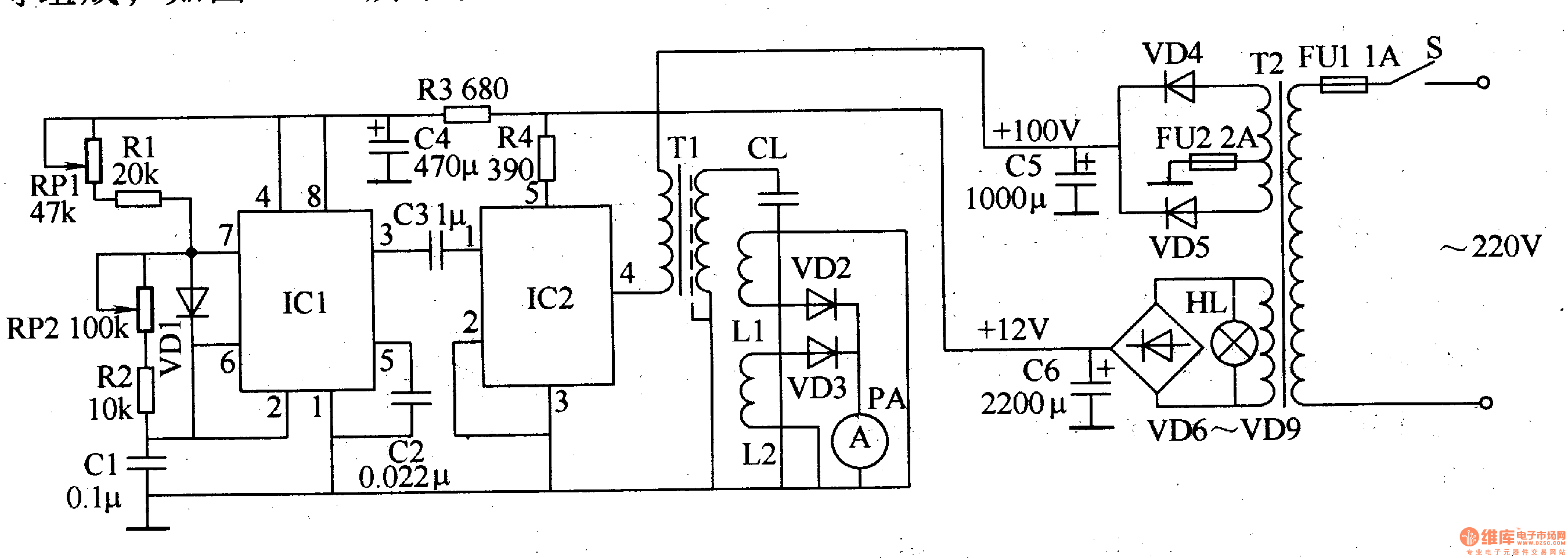

　　該鍋爐電子除垢器電路由電源電路、2OOkHz矩形波振蕩器、驅動放大電路和輸出指示電路等組成，如圖8-153所示。

　　電源電路由電源變壓器T2、整流二極管VD4-VD9、濾波電容器C5、C6等組成。
　　2OOkHz矩形波振蕩器電路由時基集成電路ICl和有關外圍元器件組成。
　　驅動放大電路由大功率電子開關集成電路lC2、輸出變壓器Tl和容性負載CL等組成。
　　輸出指示電路由電流表PA、整流二極管VD2、VD3和電流互感線圈Ll、L2等組成。
　　接通電源開關S后，交流220V電壓經T2降壓、VD4-VD9整流后，在C5和C6上分別產生+100電壓和+l2V電壓，其中，+100V電壓加至輸出變壓器Tl的繞組上，+12V電壓供給ICl和IC2。
　　200kHz矩形波振蕩器通電工作后，從IC1的3腳輸出150-220kHz矩形波信號，該矩形波信號經lC2放大后，通過輸出變壓器T2驅動容性負載CL，產生高頻電場對進入鍋爐的水進行處理。
　　該電子除垢器工作后，電流表PA中將有電流指示。
　　調節(jié)電位器RPl和RP2的阻值，可改變矩形波振蕩器的工作頻率。
　　元器件選擇和安裝
　　Rl、R2和R4均選用1/4W碳膜電阻器;R3選用lW碳膜電阻器。
　　RPl和RP2選用小型實心電位器或密封式可變電阻器。
　　Cl-C3均選用獨石電容器;C4和C6均選用耐壓值為止6V的鋁電解電容器;C5選用耐壓值為160V的鋁電解電容器。
　　VDl-VD3均選用1N41482型硅開關二極管;VD4和VD5均選用lN5406型硅整流二極管;VD6-VD9均選用1N4007型硅整流二極管。
　　ICl選用NE555型時基集成電路;lC2選用們TWH8751或TWH8778型大功率電子開關集成電路。
　　容性負載CL由銅網、絕緣管 (瓷管或玻璃管)和鍋爐的進水管等構成。先將銅網裝在絕緣管內，冉將絕緣管裝在鍋爐的進水管內。用同軸電纜將該容性負載CL與電子除垢器電路相連:同軸電纜芯線的一端接輸出變壓器Tl二次側的非接地端，芯線的另一端接銅網;同軸電纜屏蔽線的一端接進水管的外壁，屏蔽線的另一端接Tl二次側的接地端。絕緣管的出口處應用防水膠密封，保證銅網內不進水。
