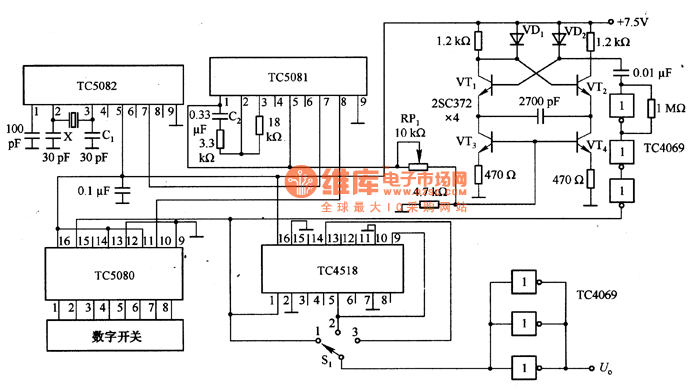

由TC5082等構成的PLL脈沖發生器電路圖

出處：f_liu 發布于：2009-01-28 00:00:00 | 5100 次閱讀

　　本圖是由TC5082等構成的PLL脈沖發生器電路。電路中，X為l0.24MHZ的晶振，通過TC5082進行1024分頻得到10KHZ的基準頻率，用C1對基準頻率進行微調。VT1~VT4為壓控振蕩器，它是一種發射極耦合的多諧振蕩器，改變RP1的阻值，使它可以在100~990kHZ頻率范圍內進行振蕩。壓控振蕩器的輸出經TC4069放大，放大的信號加到TC5080的時鐘輸入端(15腳)。分頻電路采用TC4518，其輸出端增設由TC4069片內3個反相器并聯構成的緩沖器，并聯目的在于提高驅動能力。若增設一個輸出電壓可調電路，它就成為一個真正的脈沖發生器。頻率設定采用BCD碼的可編程方式，TC5080的1~4腳設置低位，5~8腳設置高位。例如，要得到76kHZ頻率時，在TC5080的1~8腳用數字開關輸入01101110，由于壓控振蕩器以760kHz進行振蕩，因此選擇量程2(S1接到2的位置)即可。

　　若采用數字開關進行編程，則同時顯示與設定頻率非常方便。該電路輸出頻率有3個量程，量程1為基準振蕩頻率，即100~990kHZ，步迸頻率為1OkHz，開關S1接到1的位置;量程2的振蕩頻率為10~99kHZ，步迸頻率為lkHZ，開關S1接到2的位置;量程3的振蕩頻率為1~9.9kHZ，步迸頻率為100HZ，開關S1接到3的位置。C2要選用漏電小的電容器。
