MB311O、MB311OA是日本三菱公司生產的雙通道音量、平衡控制集成電路。

　　l·MB3110/A內電路方框圖及引腳功能

　　MB3110/A集成塊內含雙通道音量與平衡控制的放大電路，內電路提供2OdB的預放大，音量與平衡均采用反向電壓變化控制，具有電源電壓的工作范圍寬，音量與平衡控制的衰減量大等特點。其集成塊的內電路方框圖及典型應用電路如圖1所示。該IC采用單列8腳直插式塑封結構，其集成電路的引腳功能及數據見表1所列。
                                                                        表1   MB3110A集成電路的引腳功能及數據

　　2·MB3110/A主要電參數

　　MB311O/A集成電路在Ta=25℃時的極限使用參數為:電源電壓vcc=16v，控制電壓vcomt=o~vcc'，允許功耗PD=53OmW。

　　MB311O/A集成電路vcc=5V，RL=1OOΩ，F(xiàn)=1KHZ，Vi=5MV,V(7)腳）=9V，（2）腳斷開，TA=25℃時MB7110/A的主要電參數見表2所列。

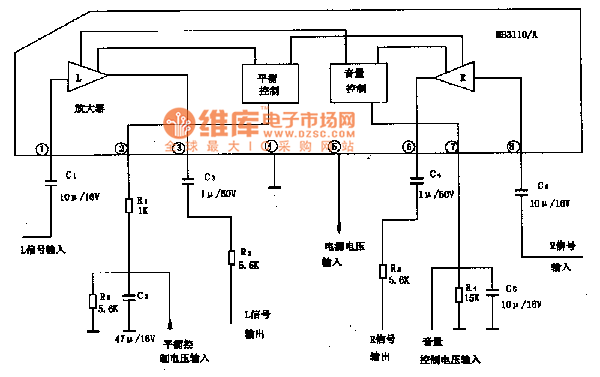

　　3·MB3110瓜典型應用電路

　　MB3110/A集成塊的典型應用電路如圖1所示。

　　　　　　　　　　　　　　　　　　　　　　　表2   MB3110/A的主要電參數
