圖是FA5501的內部等效電路，片內有各種功能，主要特點如下：片內采用30V高耐壓的CMOS工藝，由此消耗功率很低，啟動電流為20pA，工作電流為2mA；片內有輕負載補償電路，從額定負載到空載都能進行恒壓控制；片內有FB短路檢測功能，當檢測到輸出電壓異常時電路停止工作；片內有過壓保護功能與重新啟動定時器；可以直接驅動功率MOS場效應管，源電流為500mA，吸收電流為IA；片內具有低電壓誤動作防止電路。

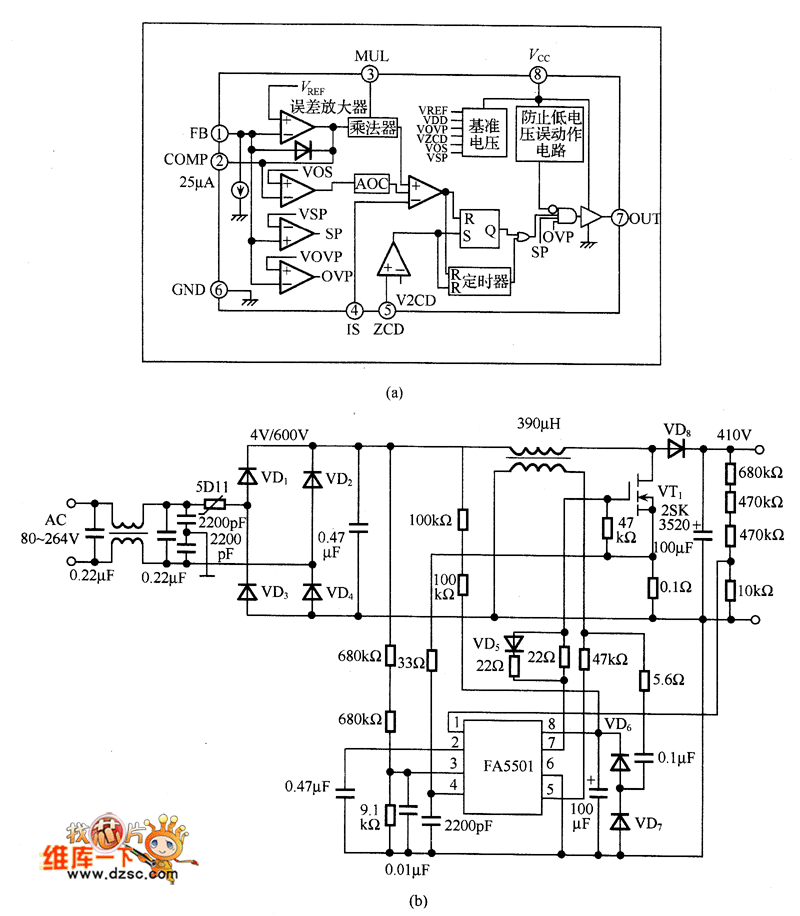

　　圖  FA5501的應用電路
　?。╝）內部等效電路 （b）應用實例

　　對于傳統的功率因數控制電路，由于功率因數控制集成電路內的失調電壓的影響，輕負載時輸出電壓升高，因此，可能出現問題。FA5501對此采取相應措施，即在片內比較器中設有失調控制電路，補償片內的電壓失調。這樣，輕負載時對片內電路的失調電壓進行了補償，因此，從額定負載到空載就能進行恒壓控制。

　　片內增設的FB短路檢測電路，F(xiàn)B輸入端子接地短路或斷開時，F(xiàn)A5501停止輸出，因此，省去了傳統電路需要的外加保護電路。

　　圖是采用FA5501構成的有源濾波器電路，輸出為410V/100W，觀測波形可知，電流波形與電壓波形的相位相同，可控制功率因數接近1，而且，電流波形通過輸入濾波器濾波后變成正弦波
