LM324應用作單穩態觸發器電路圖
出處：3極管 發布于：2010-03-20 00:00:00 | 6512 次閱讀
此電路可用在一些自動控制系統中。電阻R1、R2組成分壓電路，為運放A1負輸入端提供偏置電壓U1，作為比較電壓基準。靜態時，電容C1充電完畢，運放A1正輸入端電壓U2等于電源電壓V+，故A1輸出高電平。當輸入電壓Ui變?yōu)榈碗娖綍r，二極管D1導通，電容C1通過D1迅速放電，使U2突然降至地電平，此時因為U1>U2，故運放A1輸出低電平。當輸入電壓變高時，二極管D1截止，電源電壓R3給電容C1充電，當C1上充電電壓大于U1時，既U2>U1，A1輸出又變?yōu)楦唠娖?，從而結束了單穩觸發。顯然，提高U1或增大R2、C1的數值，都會使單穩延時時間增長，反之則縮短。

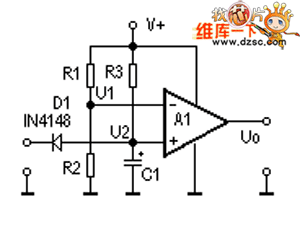

圖1 LM324應用作單穩態觸發器電路圖
