雙調諧放大基本電路的基本介紹

出處：leinuo 發布于：2011-08-27 12:38:49 | 4004 次閱讀

　　調諧放大器廣泛應用于各類無線電發射機的高頻放大級和接收機的高頻與中頻放大級。在接收機中，它主要用來對小信號進行電壓放大，所以大多工作于甲類放大狀態。在發射機中它主要用來放大射頻功率，因而大多工作于丙類或乙類狀態（見功率放大器）。
　　調諧放大器的調諧回路可以是單調諧回路，也可以是由兩個回路相耦合的雙調諧回路。它可以通過互感與下耦合，也可以通過電容與下耦合（圖1和圖2）。一般說，采用雙調諧回路的放大器，其頻率響應在通頻帶內可以做得較為平坦，在頻帶邊緣上有更陡峭的截止。超外差接收機中的中頻放大器常采用雙回路的調諧放大器。單級調諧放大器的增益與帶寬的乘積受到放大器件參數的限制。在器件已選定時，放大器的增益越高，帶寬就越窄。為保證有足夠的增益和適當?shù)膸?，往往采用幾?jí)調諧放大器級聯。有時將兩級（或三級）放大器的回路分別調諧到兩個（或三個）不同的頻率上，構成參差調諧放大器。這種放大器具有較寬的頻帶，總增益較高，但放大器的調整較麻煩。雷達接收機的中頻放大級常采用這類放大器。

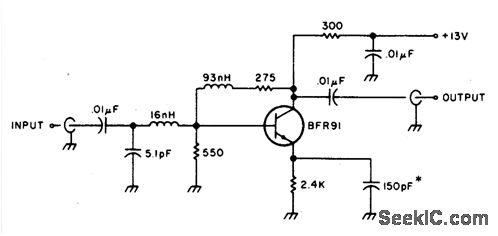

雙調諧放大基本電路圖

2次
