音頻電源放大器
出處:xiaminghua 發布于:2011-06-05 00:00:00 | 1721 次閱讀

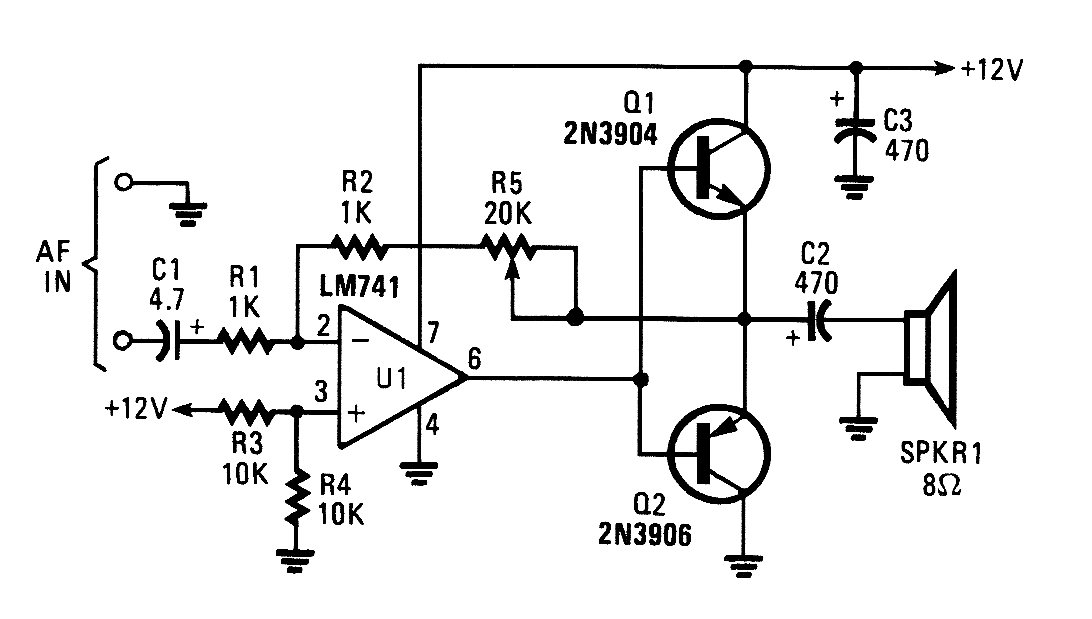

該電路建立在一個反相運算放大器LM741周圍,它被用來驅動互補電晶體(Q1和Q2). 這個運算放大器的反饋回路包括兩個晶體管的基極發射連接。這兩個晶體管可以幫助減少交接失真。當發射基極連接電壓降到0.6V的時候,交接失真就很容易發生。電位器R5轉換放大器的電壓增益從1到大約20。如果晶體管上添加了散熱器,電路可以高達0.5TV。
