逆變器的驅動電路
出處：21IC 發布于：2014-09-15 14:04:07 | 2606 次閱讀

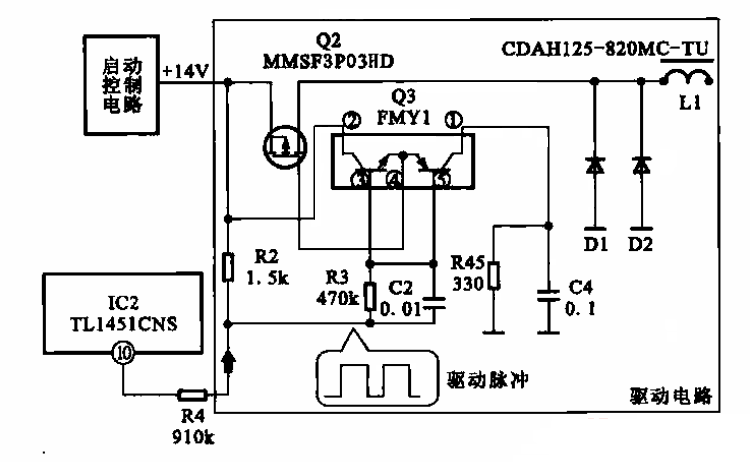

上圖所示為逆變器的驅動電路，它主要由互補推挽輸出電路（由兩個極性不同的晶體管組成）Q3、場效應晶體管Q2、電感器LJ、二極管Dl、D2等組成。
由圖可知，控制芯片IC2的⑩腳輸出的PWM脈沖信號，經Q3緩沖放大后激勵Q2,Q2工作于開關狀態。Q2、Ll、Dl、D2組成濾波型降壓開關電路j Q2導通時，+14 V向Ll及后綴負載供電，Ll中的電流并不能立即消失，由于其自感作用，其電壓檄性反轉；儲存在Ll中的能量將通過續流二輟管向負載供電。開關頻率一定時，Q2導通時間長短決定了輸出電壓的高低。
