在電子設計領域，集成電路 IC、邏輯門芯片以及各類電子零件是構建硬件電路的基礎。深入了解這些知識，對于電子設計初學者來說至關重要。下面，我們將根據電子設計實戰中的情況，詳細講解集成電路 IC、邏輯門芯片以及電子零件。

一、集成電路 IC

1. 集成電路概述
   集成電路（Integrated Circuit，IC）是現代電子技術的核心成果之一。它通過先進的制造工藝，將大量的電子元件，如晶體管、二極管、電阻器、電容器等，集成在單個半導體芯片上，形成一個微型電子器件。集成電路的發明堪稱電子技術發展史上的一座重要里程碑，它帶來了諸多顯著的優勢。一方面，極大地提高了電子設備的性能，使得設備能夠?qū)崿F(xiàn)更復雜的功能；另一方面，降低了成本，因為大規模集成生產減少了單個元件的成本和組裝成本。同時，縮小了電子設備的體積，使得設備更加便攜和小型化，并且簡化了設計和生產過程，提高了生產效率。

2. 集成電路應用
   集成電路的應用范圍極為廣泛，涵蓋了各種電子設備。在計算機領域，它是 CPU、內存等核心部件的關鍵組成部分，決定了計算機的運算速度和性能；在手機中，集成電路使得手機具備了強大的通信、娛樂和處理能力；家用電器如智能電視、冰箱、洗衣機等，也依賴集成電路實現智能化控制；醫療設備中，集成電路用于精確的檢測和診斷；汽車電子領域，它為汽車的安全系統、動力系統和娛樂系統提供支持；工業控制系統中，集成電路確保了生產過程的自動化和精確控制。隨著技術的不斷發展，集成電路的集成度和性能不斷提高，未來它將在更多領域發揮關鍵作用，推動科技的持續進步。

在電路中，阻抗是一個重要的概念。它反映了電路從電源或信號源處最多能分得多少電壓的能力。電源或信號源都存在內阻，用電設備并不能得到 100% 的電壓 VCC，而是 VCC * 10K/(0.01 + 10K)。對于電源或信號源而言，如果其輸出阻抗很低，那么它所驅動的后級電路能夠獲得的電壓也就越高，驅動能力越強；對于負載或設備而言，如果其輸入阻抗很高，那么它能夠從供電設備或信號源獲得的電壓也就越高。例如，由三極管搭建的音頻放大電路，用于將話筒輸出的微弱音頻信號放大，再驅動音響喇叭發聲。我們希望這個音頻放大電路的輸入阻抗很高，這樣就能接近 100% 地獲得全部的音頻信號；同時希望這個電路的輸出阻抗很低，這樣就能使它的輸出音頻電壓接近 100% 地加在喇叭上。

二、邏輯門芯片

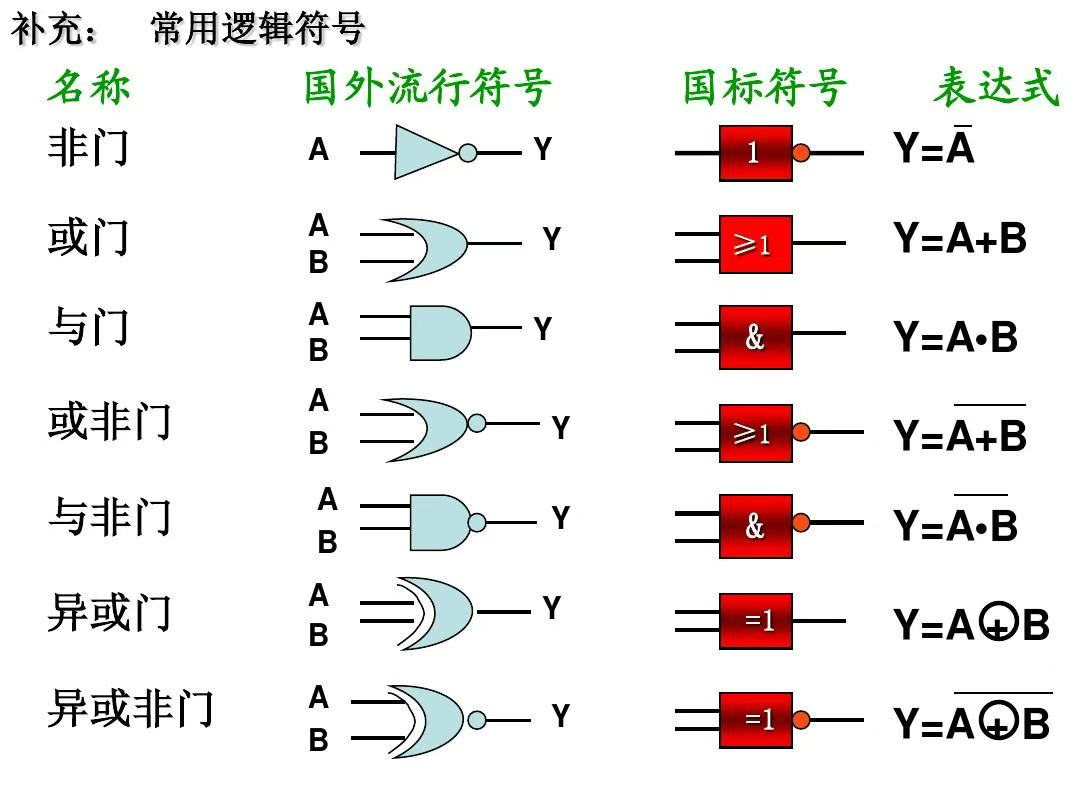

邏輯門芯片是集成電路的一種重要類型，用于實現基本的邏輯運算。邏輯門是數字電路的基礎，它們執行邏輯操作，如與（AND）、或（OR）、非（NOT）、異或（XOR）等。這些邏輯門可以單獨存在于芯片中，也可以在單個芯片中集成多個不同的邏輯門，以滿足不同的數字電路設計需求。

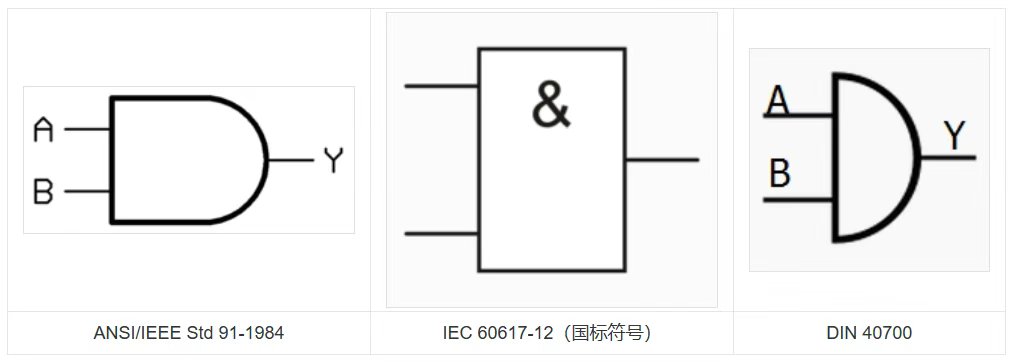

1. 與門（AND Gate）
   與門又稱 “與電路”、邏輯 “積”、邏輯 “與” 電路，是執行 “與” 運算的基本邏輯門電路。它有多個輸入端和一個輸出端。只有當所有的輸入同時為高電平（邏輯 1）時，輸出才為高電平；否則，輸出為低電平（邏輯 0）。

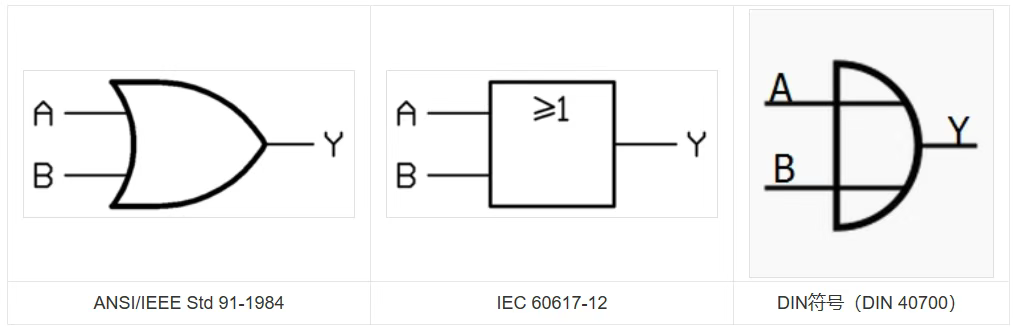

2. 或門（OR Gate）
   或門又稱或電路、邏輯和電路。如果幾個條件中，只要有一個條件得到滿足，某事件就會發生，這種關系叫做 “或” 邏輯關系。具有 “或” 邏輯關系的電路叫做或門。或門有多個輸入端和一個輸出端，只要輸入中有一個為高電平時（邏輯 “1”），輸出就為高電平（邏輯 “1”）；只有當所有的輸入全為低電平（邏輯 “0”）時，輸出才為低電平（邏輯 “0”）。

3. 非門（NOT Gate）
   非門又稱非電路、反相器、倒相器、邏輯否定電路，簡稱非門，是邏輯電路的基本單元。它有一個輸入和一個輸出端。當其輸入端為高電平（邏輯 1）時，輸出端為低電平（邏輯 0）；當其輸入端為低電平時，輸出端為高電平。也就是說，輸入端和輸出端的電平狀態總是反相的。非門的邏輯功能相當于邏輯代數中的非，電路功能相當于反相，這種運算亦稱非運算。

4. 與非門（NAND Gate）
   與非門是與門和非門的結合，先進行與運算，再進行非運算。當輸入端中有 1 個或 1 個以上是低電平時，輸出為高電平；只有所有輸入是高電平時，輸出才是低電平。

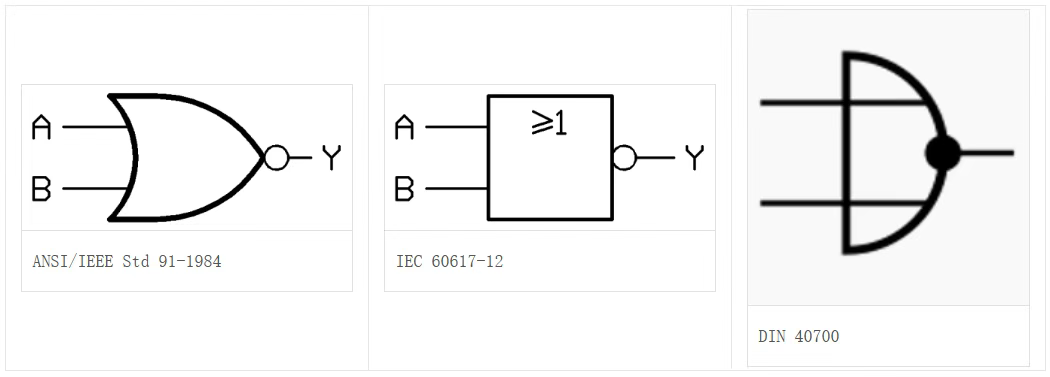

5. 或非門（NOR Gate）
   或非門是數字邏輯電路中的基本元件，實現邏輯或非功能。它有多個輸入端和 1 個輸出端，多輸入或非門可由 2 輸入或非門和反相器構成。只有當兩個輸入 A 和 B 為低電平（邏輯 0）時，輸出為高電平（邏輯 1）；也可以理解為任意輸入為高電平（邏輯 1），輸出為低電平（邏輯 0）。

6. 異或門（XOR Gate）
   異或門是數字邏輯中實現邏輯異或的邏輯門。它有多個輸入端和一個輸出端，多輸入異或門可由兩輸入異或門構成。若兩個輸入的電平相異，則輸出為高電平 1；若兩個輸入的電平相同，則輸出為低電平 0。即如果兩個輸入不同，則異或門輸出高電平 1。

7. 同或門（XNOR Gate）
   同或門也稱為異或非門，在異或門的輸出端再加上一個非門就構成了異或非門，是數字邏輯電路的基本單元。它有 2 個輸入端和 1 個輸出端。當 2 個輸入端中有且只有一個是低電平（邏輯 0）時，輸出為低電平；亦即當輸入電平相同時，輸出為高電平（邏輯 1）。

三、電子零件

1. 導線
   導線是一種用于傳輸電能或信號的電氣元件，通常由導電材料，如銅、鋁或其他金屬制成。導線可以是有絕緣層的單根線，也可以是多根線的電纜。在電路中，導線起著連接、傳輸和分配電能或信號的重要作用，確保電子設備的各個部分能夠正常通信和工作。

2. 接線端子
   接線端子是一種用于連接導線與導線、導線與電器設備或其他電氣元件的電子元器件。它允許在不直接焊接的情況下快速、方便地建立電路連接，提高了電路安裝和維護的效率。接線端子廣泛應用于電力系統、電子設備、控制系統和家用電器等領域。

3. 開關
   開關是一種電氣控制元件，用于打開或關閉電路，從而控制電流的通斷。在各種電氣設備和控制系統中，開關都發揮著重要作用。它可以是手動的，由用戶直接操作；也可以是自動的，根據預設的條件或信號自動控制電路的通斷。
