在電子電路設計領域，Boost 電路是一種常見且重要的升壓電路，它能夠?qū)⑤斎腚妷禾嵘粮叩妮敵鲭妷?，廣泛應用于各種電子設備中。其性能的關鍵在于開關器件的占空比（Duty Cycle），占空比直接影響著輸出電壓和電路效率。接下來，我們將詳細解析 Boost 電路的工作原理、占空比的計算方法及其推導過程。

Boost 電路基本原理

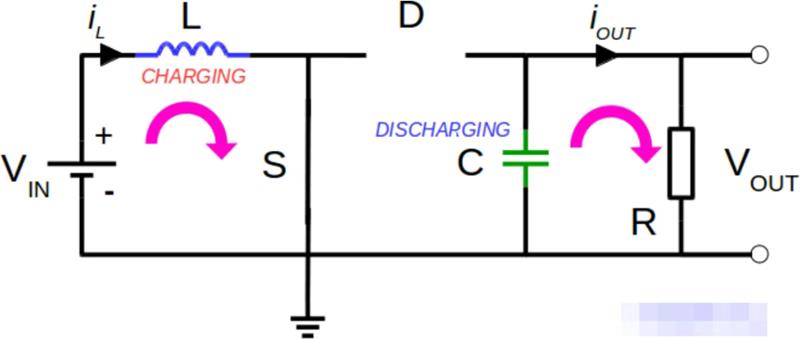

Boost 電路主要由電感 L、開關器件 Q、二極管 D、電容 C 和負載 R 組成。其工作過程分為兩個階段：

• 開關導通階段：當開關 Q 閉合時，輸入電壓 Vin 通過電感 L 儲能，此時電感中的電流線性增加，能量以磁場形式儲存于電感中。與此同時，二極管 D 截止，輸出電容 C 為負載 R 供電。
• 開關關斷階段：當開關 Q 斷開時，電感 L 釋放之前儲存的能量，通過二極管 D 向輸出電容 C 和負載 R 供電。由于電感的儲能作用，輸出電壓 Vout 會高于輸入電壓 Vin。
•


占空比 D 定義為開關導通時間 Ton 與周期 T（T = Ton + Toff）的比值，即 D = Ton / T。占空比的大小直接決定了輸出電壓的高低和電路的效率。

占空比公式推導

理想情況下的推導

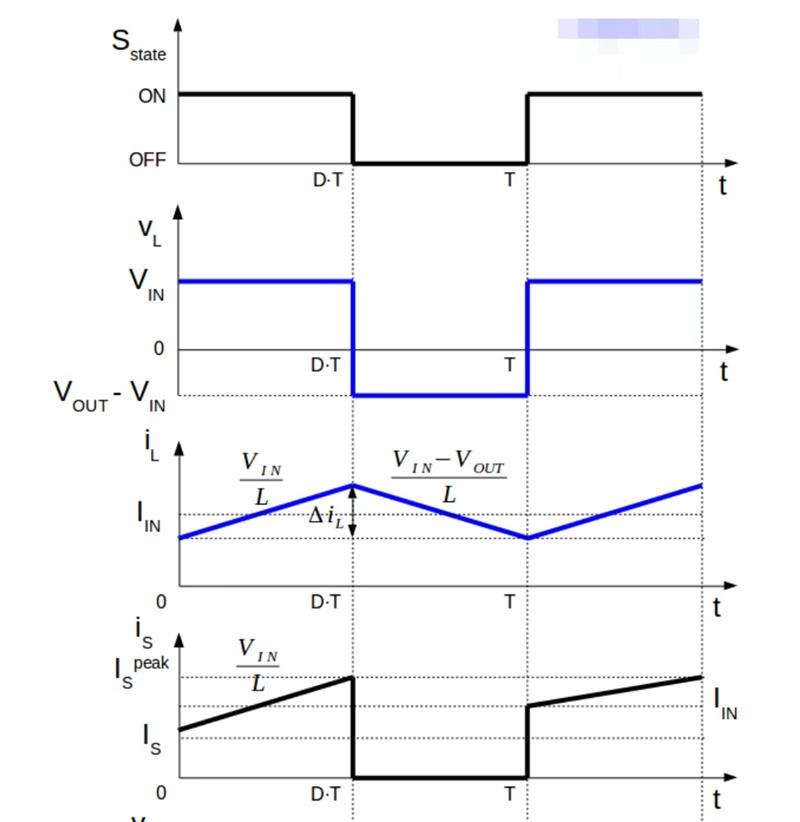

在理想的 Boost 電路中，我們通常會忽略 MOSFET 壓降和二極管壓降。根據伏秒平衡原理，電感在導通和關斷階段的電壓 - 時間積相等。設輸出電壓為 Vo，二極管正向壓降為 Vd，輸入電壓為 Vin，開關損耗電壓為 Vsw。

• 導通階段：開關 Q 閉合，電感電壓 VL = Vin，持續時間為 Ton。

• 關斷階段：開關 Q 斷開，電感電壓 VL = Vin - Vout，持續時間為 Toff。

根據伏秒平衡原理，可得到方程：Vin * Ton = - (Vin - Vout) * Toff。由于 T = Ton + Toff，占空比 D = Ton / T，1 - D = Toff / T，將其代入上式可得：Vin * D * T = - (Vin - Vout) * (1 - D) * T。兩邊消去 T（T ≠ 0），經過展開并整理，最終得到占空比公式：D = 1 - Vin / Vout = (Vo - Vin) / Vo。

考慮 MOSFET 壓降和二極管壓降的推導

在實際的電路中，MOSFET 和二極管都會存在一定的壓降，這會對占空比的計算產生影響。在關斷階段，電感電壓 VL = (Vo + Vd) - Vin；導通階段，VL = Vin - Vsw。根據伏秒平衡原理可得：(Vin - Vsw) * Ton = ((Vo + Vd) - Vin) * Toff。展開并整理后，得到占空比公式：D = (Vo + Vd - Vin) / (Vo + Vd - Vsw)。

總結

• 快速計算：在對計算精度要求不高的情況下，我們可以使用公式 D = (Vo - Vin) / Vo 進行快速計算。
• 精確計算：當需要更精確的計算結果時，應使用公式 D = (Vo + Vd - Vin) / (Vo + Vd - Vsw)。
• 占空比與電壓的關系：輸入電壓 Vin 越低或輸出電壓 Vo 越高，占空比 D 越大。
• 壓降對占空比的影響：二極管正向壓降 Vd 和開關損耗電壓 Vsw 的增加會對占空比 D 產生調整作用。
• 適用范圍：上述推導適用于連續導通模式 CCM；對于不連續導通模式 DCM 則不適用。
