在電子設備的日常使用中，充電器是不可或缺的配件。然而，當充電器沒有設計防反接電路時，一旦電池接反，就極有可能造成充電器損壞，帶來不必要的經濟損失。因此，部分廠家設計了防反接電路，以提高充電器的使用安全性和穩定性。本文將深入分析一種常見的利用單向可控硅和 PNP 三極管實現防反接功能的電路，詳細探討其工作過程及故障判斷方法。

未接入電池時的工作過程

當充電器未接入電池時，由于可控硅陽極（A）與陰極（K）處于不通狀態，三極管 b 極沒有電流回路，三極管截止，其 c 極無電流通過，可控硅柵極（G）也就沒有觸發電壓，可控硅不導通。此時，相當于充電器負極接線柱與電源負極處于斷路狀態，充電器無輸出電壓。這一設計可以有效避免在未連接電池時充電器出現異常工作情況，保障了充電器的安全性。

正常接入電池時的工作過程

當電池正常接入充電器后，電池的余電會使三極管基極形成電流通路，如圖中綠色線所示。此時，三極管導通，充電器電流經 e、c 極流通，為可控硅柵極（G）提供一個觸發電壓，可控硅導通（陽極 A 與陰極 K 導通），電流沿著圖中藍色線的路徑流動。接線柱負極與充電器負極接通，電流經電池、可控硅到電源負極，如圖中紅色箭頭所示，從而實現為電池充電的功能。

電池反接時的工作過程

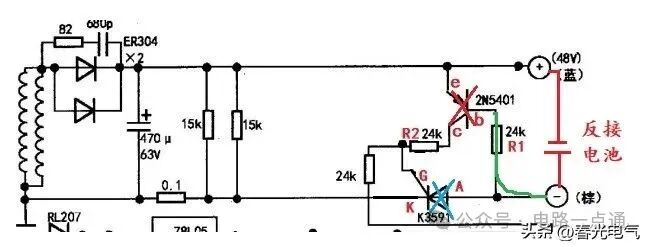

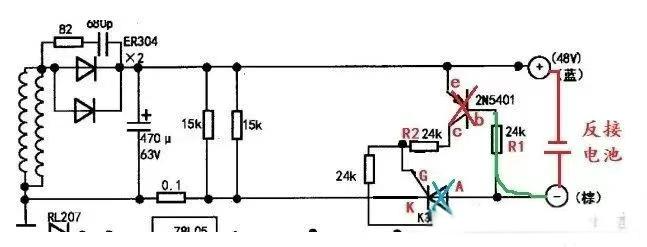

若電池反接，電池的正極與負接線柱相連，由于三極管反偏，電池的余電無法通過三極管，即三極管不能導通，可控硅柵極（G）得不到觸發電壓，可控硅截止。這樣，負接線柱與電源負極斷開，有效防止了因電池反接而損壞充電器的情況發生，體現了防反接電路的重要作用。

故障判斷過程

通過上述分析可知，要實現電池充電，電池必須正確連接，使電池余電讓三極管導通，進而使可控硅導通。如果懷疑反接電路有故障，可以按照以下步驟進行判斷：

1. 短接可控硅陽極（A）和陰極（K）后（把它的三個腳都短接也行），嘗試充電。
2. 取消短接。
3. 再短接三極管的 e、c 兩腳（三腳全短接也可以）。

如果在短接三極管的 e、c 兩腳后充電正常，說明三極管損壞；如果不能正常充電，則說明可控硅損壞。此外，如果能確保電池能正確接入電路，在可控硅損壞的情況下，可以直接將其短接，進行應急充電，但這只是臨時措施，建議及時更換損壞的元件，以保證充電器的正常使用。
