TDA9210 集成塊的內電路方框圖

出處：divydong 發布于：2009-04-03 00:00:00 | 1958 次閱讀

　　2.引腳功能及數據
　　TDA7429S 集成電路采用42腳雙列封裝，9V供電，應用在長虹精背投彩電上，其集成電路的引腳功能及數據見表40所列。

　　　　　　　　　　　　　　　表40 TDA7429S 集成電路的引腳功能及數據

引腳功能及數據電路圖

　　TDA9210 —— 充帶視頻處理集成電路

　　TDA9210 是飛利浦公司一款采用I(2)C總線控制、彩顯用的15OMHz帶寬視頻信號處理集成電路，常與末級視頻輸出集成電路TDA95XX系列配合，廣泛應用于SVGAl7-21英寸彩色顯示器中。

　　1.功能特點

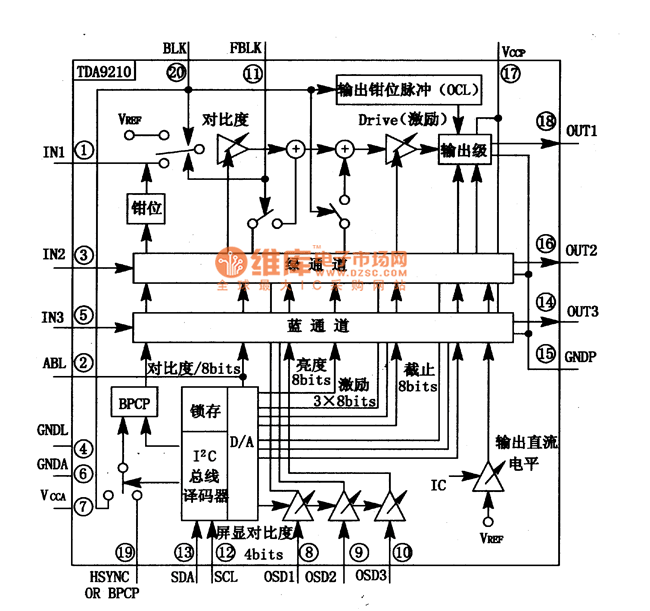

　　TDA9210 集成電路內含R、G、B視頻信號放大器、OSD(屏幕顯示)處理器，OSD對比度控制電路、亮度控制、對比度控制電路、顯像管截止點(暗平衡)調整電路、顯像管激勵控制(亮平衡調整)電路、顯像管束電流限制電路以及I(2)C總線所用的譯碼器、鎖存器、數/模轉換電路等。其集成塊的內電路方框圖如圖40所示。

內電路方框電路圖
