光控自動照明燈電路圖

出處：chunyang 發布于：2010-03-27 00:00:00 | 2252 次閱讀

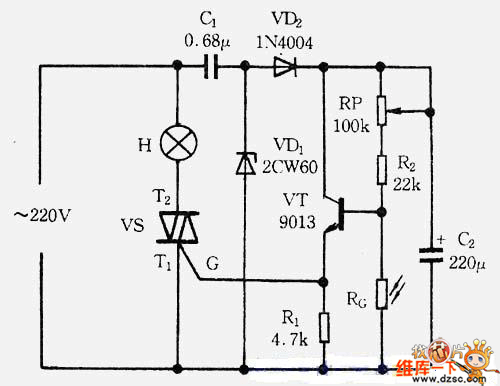

　　電源電路由電容C1、C2和二極管VD1、VD2等組成，接通電源后，電容C2兩端可獲得12V左右直流電壓，供光控電子開關電路使用。光控電子開關由三極管VT、光敏電阻器RG及電位器RP、電阻R2等元件組成。白天RG受到自然光線照射而呈低電阻，三極管VT基極為低電平，所以三極管VT與可控硅VS都處于截止?fàn)顟B(tài)，燈H不亮。夜幕來臨，照射在RG的光線變?nèi)酰琑G呈高電阻，使得VT基極電位上升，當升至0．7V左右時，VT導通，+12V電源就通過VT加至在可控硅VS的控制極G上，使VS迅速開通，電燈H就通電發光。調節電位器RP的阻值，可以改變電路的起控點，使電燈H在合適的光照度下點亮發光。
