在降壓開關電源領域，同步整流技術的應用日益廣泛，而其中的電流檢測電路對于電源的性能和穩定性起著至關重要的作用。為了更好地理解同步整流電路，我們首先需要明確什么是同步整流以及它與異步整流的區別。

同步整流與異步整流的區別

異步整流通常以二極管作為整流元件，主要由一個高邊場效應管和一個續流二極管構成。這種整流方式在實際應用中存在一定的局限性，例如二極管的導通壓降會導致較大的功率損耗。

圖 1 異步整流電路
而同步整流則是由兩個場效應管組成，采用場效應管來充當續流管的整流電路。其核心優勢在于利用 MOS 管更低的導通內阻，從而有效減少整流損耗，提高電源的效率。

圖 2 同步整流電路
無論是異步整流還是同步整流電路，都配備有電流檢測電路，其主要作用是調節電源的輸出，并提供過流保護。這些電流檢測電路的檢測原理通常是采用電流檢測電阻來完成。根據檢測電阻位置的不同，同步整流電流檢測電路可以分為以下幾種類型。

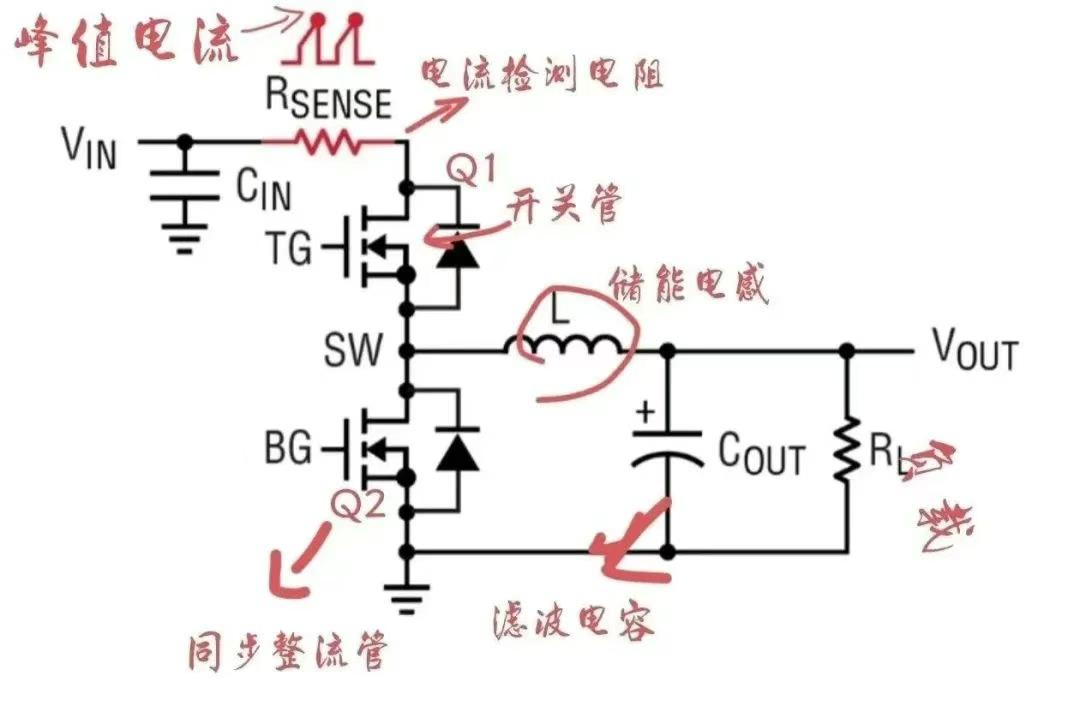

放置在降壓調節器的高端，檢測電感峰值電流

圖 3 高端檢測電路
在這個電路中，Q1 為電源場效應開關管，Q2 為場效應同步整流管，L 為儲能電感，RL 為假負載，Rsense 為電流檢測電阻。Q1 和 Q2 都受電源芯片控制。當開關管 Q1 導通時，VlN 電源通過 Rsense 及上管 Q1 向儲能電感充電；當上管 Q1 截止時，下管 Q2 導通，儲能電感所儲能量通過 Q2 形成回路，給電容 Cout 充電，并為負載 RL 供電。
從圖中可以清晰地看出，電流檢測電阻 Rsense 放置在上管 Q1 的高端，它只會在電源開關管 Q1 導通時檢測電流，并且檢測的是峰值電感電流。當 Q1 截止、Q2 導通時，它無法檢測到電流。因此，這種電流檢測模式適用于峰值電流檢測模式的電源。

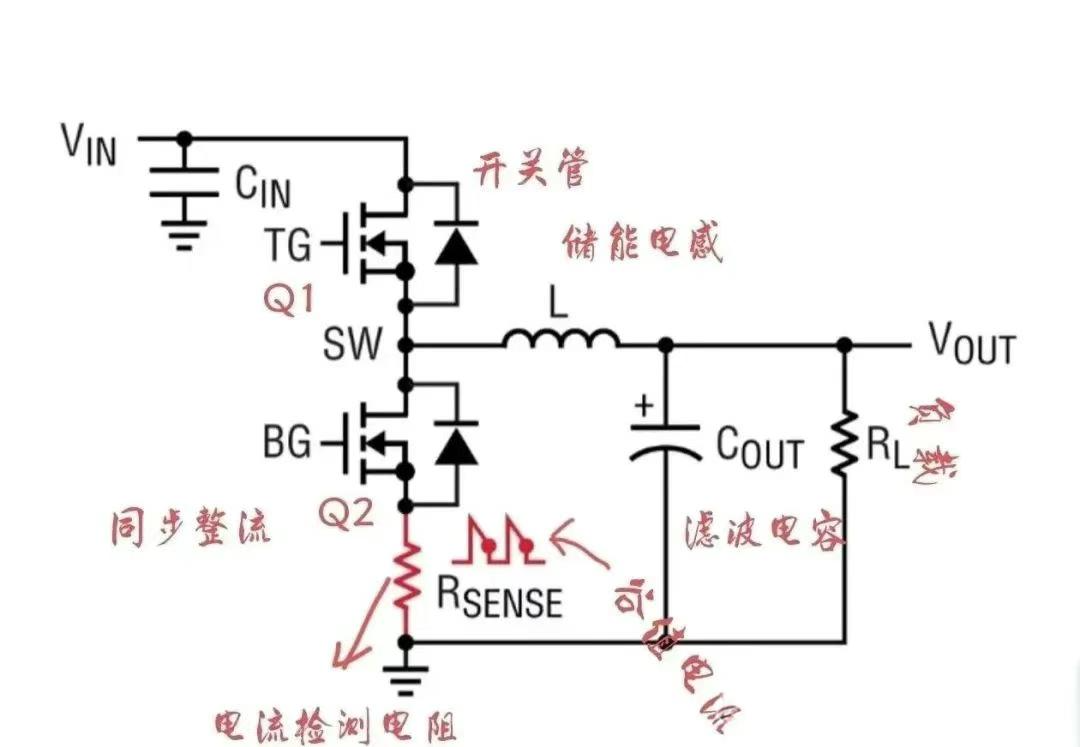

放在降壓調節器的低端，檢測谷值模式電流

圖 4 低端檢測電路
在這種電路布局中，電流檢測電阻 Rsense 放在降壓調節器的低端，也就是同步整流管 Q2 的源極端。它檢測的是谷值模式電流。當 Q1 導通時，Q2 截止，檢測電阻 Rsense 中沒有電流通過，無法檢測到峰值電流；只有當 Q1 截止而 Q2 導通時，才有電流流過檢測電阻，此時檢測的是谷值電流。所以，這種檢測方式適合于谷值模式電流控制的電源。

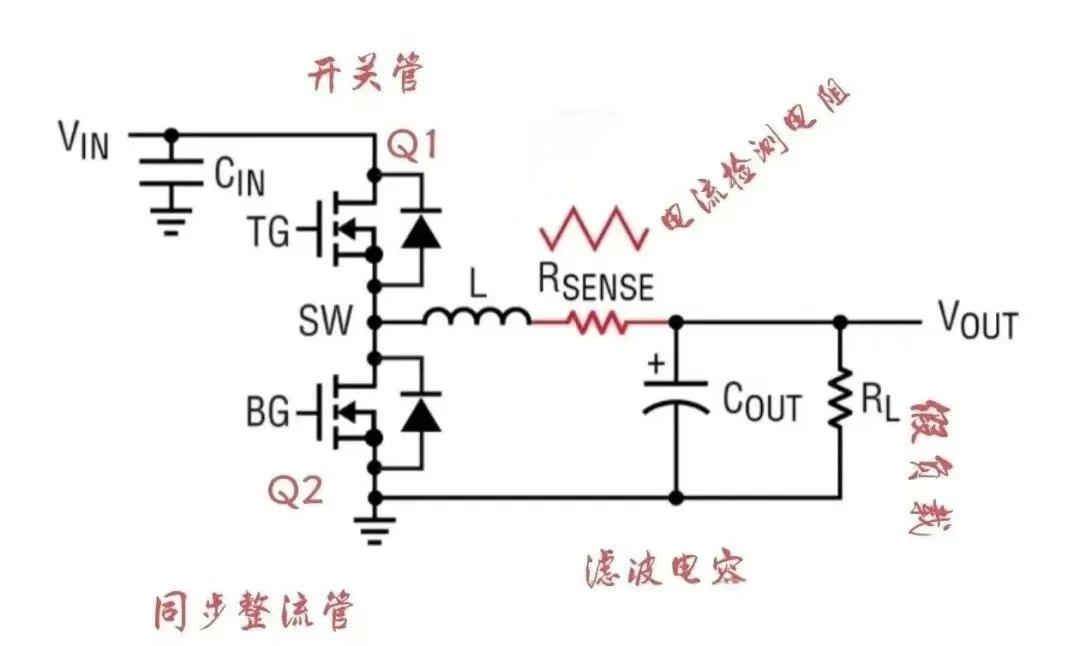

放置在儲能電感一端串聯使用，可以檢測多種模式電流

可以看到，電流檢測電阻 Rsense 與儲能電感 L 串聯。當上管 Q1 導通時，向電感 L 充電，此時可以檢測電感峰值電流；當上管 Q1 截止、下管 Q2 導通時，也能夠檢測到谷值電流。因此，這種電流檢測模式可以檢測平均電流、峰值電流和谷值電流，能夠提供更精確的限流和均流等電流保護采樣數據。
